2주차 과제 - 1. 엔터티 분석

목표

항해 플러스 토요일 특강을 신청할 수 있는 서비스를 개발합니다.
특강 신청 및 신청자 목록 관리를 RDBMS를 이용해 관리할 방법을 고민합니다.





목표 분석

- 특강이 열리는 날짜는 토요일이며 토요일은 매월 여러번 존재한다.
- 특강을 매주 신청하는 것인지 월마다 한번에 신청하는 것인지는 미지수이다.
- 특강 신청 서비스는 여러가지 엔티티로 구성되어 있을 것이다.



특강을 신청하려면?

특강이 존재해야 한다. - lecture(강의) Entity
신청자가 존재해야한다. - user(사용자) Entity



lecture의 역할

lecture는 강의를 뜻한다.
강의는 강의ID와 강의자ID, 강의 시간을 가진다.(필수인 것으로 보이는 컬럼)

강의는 30명의 중복되지 않은 수강생이 들을 수 있다.
처음에는 강의는 30명의 수강생의 id 리스트를 가진 컬럼을 사용하려고 했는데 String을 넣었다 뻈다 하면 뭔가 비효율이 발생할 것 같은 생각이 들었다. 그리고 검색과 수정(강의자가 신청을 취소)시 느릴 것 같았다. -> lecture registation table을

따로 만들어서 강의 id로 수강생 리스트를 관리하자.



User의 역할



User는 사용자(회원)을 뜻한다.
회원으로써의 역할.
userId로 서로 구분한다.
username은 중복될 수 있다.

수강생은 회원이다.(처음에는 user에 type으로 강사와 회원을 나누려고 했지만
한 강사는 여러 강의를 할 수 있다.

수강생은 강의를 수강한다.
한 수강생은 여러 강의를 수강할 수 있다.

2. Instructor - 강사 테이블

처음에는 User 테이블에 강의자와 사용자를 type으로 나누려고 했다. 단순히 주어진 문제만 생각한다면 User와 Instructor는 분리하는 것이 더 나을 것 같다고 생각했다.

3. Attendent(User) - User 테이블

User table로 id와 이름으로 구성되어 있다.





ERD 만들기 - 아래 블로그를 참조해서 만들어 봤다.

https://inpa.tistory.com/entry/DB-%F0%9F%93%9A-%EB%8D%B0%EC%9D%B4%ED%84%B0-%EB%AA%A8%EB%8D%B8%EB%A7%81-1N-%EA%B4%80%EA%B3%84-%F0%9F%93%88-ERD-%EB%8B%A4%EC%9D%B4%EC%96%B4%EA%B7%B8%EB%9E%A8

📋 데이터 모델링 개념 & ERD 다이어그램 작성 💯 총정리

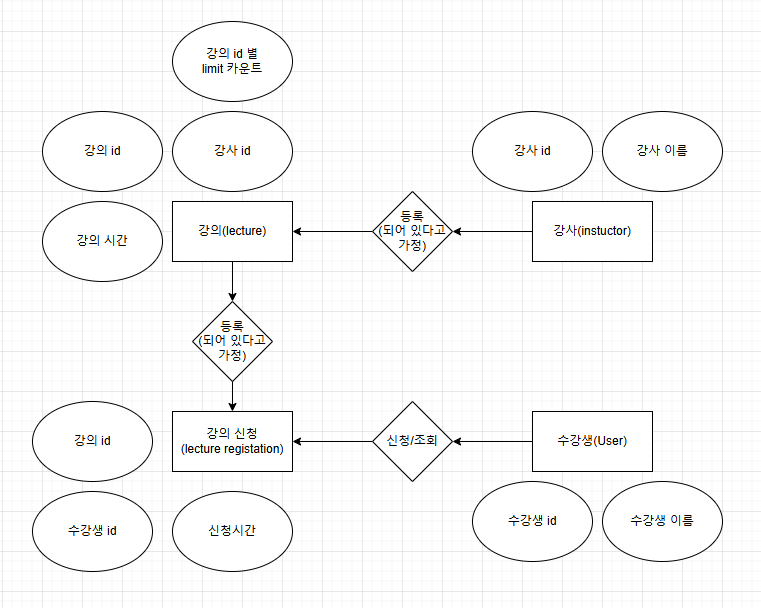

개념 모델

   개념 모델은 아래와 같이 작성하였다. 강의 id별 limit 카운트는 조회 가능 여부를 빠르게 할 수 있으면 좋을 것 같아서 넣었다. 나머지는 한 테이블에 필수로 들어가야 할 것 같은 컬럼만 넣었다.

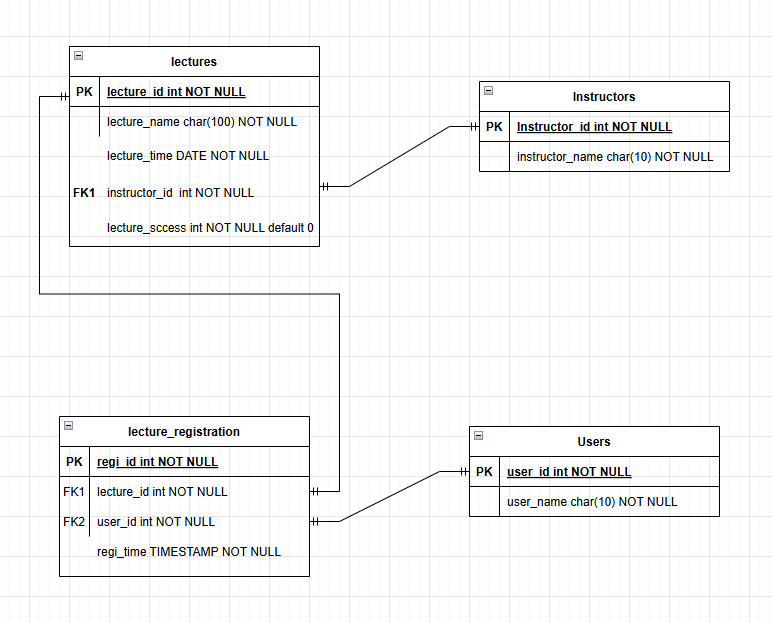

ERD



   ERD를 만드는데 고민이 생겼다. 강의 신청 테이블에 PK(Primary Key)는 뭐로 만들어야할까에 대한 고민이었다. 위에서 강의신청의 컬럼들은 3개 모두 중복될 수 있는 컬럼들이다.(강의 id, 수강생 id, 신청 시간), 그래서 컬럼 여러개를 PK로 설정하는 방법을 생각했는데 속도면에서 어떨지... 이건 멘토링을 받아봐야할 것 같다. (신청시간 + 수강생 id) or (신청시간 + 강의 id) or (신청시간 + 수강생id + 강의id)











아마 내 구현 순서가 틀렸을지 모른다. 왜냐하면 클린 레이어드 아키텍처에서는 Service가 중심이 되기 때문이다. Service를 먼저 고민하고 그 후에 DB를 설계 해야 됐을 것 같다.



다음 포스팅은 Service 설계를 하려고 한다.
